酒店客控系统 · RCU 客房集控平台 Guest-room Control & RCU Platform

云平台接入层

边缘网关层

RCU 集控层

场景面板层

强电执行层

弱电感知层

RS485 总线

Zigbee / Mesh

弱电 IO 采集

OTA 升级通道

同一套框架要在新建客房与存量改造两种条件下落地,差别主要落在第 3、4 层: 新建场景以 RS485 有线为主干、可靠性更高;存量场景以 Zigbee 或 Bluetooth Mesh 免布线路由, 把协议开销前移到网关做重试与状态缓存。弱电感知层是所有场景的公共底座, 门磁、人体、门铃、红外这几路信号决定了离房判定、清扫模式和节能策略能不能成立。

图 1 · 四层分层与接口流程(指令下行 / 状态上行)

L4

应用层 · 住客侧与运营侧

微信小程序 / 网页 APP / 酒店中控屏 / PMS 工单与房态看板

↓ 接口 A:HTTPS 业务接口(场景配置、工单下发)

L3

平台层 · IoT 云平台与场景编排

设备身份鉴权、场景引擎(入住 / 离房 / 清扫 / 夜晚 / 观影)、能耗统计、固件版本管理

↓ 接口 B:MQTT / TCP 长连接,JSON 报文 + 设备地址寻址

L2

网关层 · 边缘主机与协议转换

RS485 总线主站,或 Zigbee / Bluetooth Mesh 无线网关;负责协议翻译、重试与状态缓存

↓ 接口 C:RS485 半双工总线 / 2.4GHz Mesh 报文,帧头含地址与校验

L1

控制层 · RCU 客房集控器

指令拆解为回路级动作:继电器通断、0–10V 调光、窗帘行程、风机与阀门联动

↓ 接口 D:继电器触点 / 0–10V 模拟量 / 干接点

L0

终端层 · 面板、温控、传感与门锁

86 型面板与情景面板、旋钮温控器、取电面板、人体与门磁感应、门铃与门显

指令自上而下逐层收敛,最终由 L1 落到物理回路;状态与事件则沿原路反向回传, 每层只做协议翻译与重试,不做业务判断,保证任意一层断网时其余各层仍能本地闭环。

图 2 · 研发实施甘特图(总周期约 20 周)

阶段
W1 W5 W9 W13 W17 W20
需求分析与方案选型
方案
原理图与 PCB 设计
2/4/6 层板
样板焊接与硬件调试
打样
协议栈与场景引擎
协议 / 状态机
面板固件与结构件
面板
云平台与小程序
云端 / 端侧
安规与 EMC 整改
整改
小批量试产与联调
试产
现场试点与量产导入
试点 / 量产

硬件与固件并行推进,云端与小程序在协议栈稳定后接入;安规与 EMC 整改安排在样机产出之后、 试产之前完成,避免结构与器件变更导致重复送检。

技术框架总览
这套框架把客房控制拆成云、通信、端三条主线:云侧解决设备身份、 指令下发、场景编排与固件分发;通信侧处理房间内可靠布线(RS485)与存量改造 (Zigbee 3.0 / Bluetooth Mesh)的双通道,以及上云的 MQTT / TCP 长连接; 端侧则是 RCU 集控器、场景面板与强电执行模块,负责把抽象指令翻译成继电器与 0–10V 的物理动作。三条主线在场景引擎处交汇——入住、离房、清扫、夜晚、观影等 状态机统一定义"某时刻哪些回路应该处于什么状态",而不关心这个状态最终从云端还是本地产生。
RCU 客房集控系统架构

云平台 SaaS

边缘网关

RCU 集控器

场景面板

强电执行层

弱电传感层

场景引擎

OTA 升级

L4 应用层

住客侧应用与运营侧应用

RCU 网页 APP / 微信小程序 / 第三方 APP / 语音助手 APP / 酒店中控屏;SaaS 负责房态同步、工单派发、能耗报表与 OTA 版本管理。

RCU 网页 APPRCU 网页 APP 微信小程序微信小程序 第三方 APP 生态第三方 APP 生态 语音助手语音助手 酒店中控屏酒店中控屏 房态同步房态同步 工单派发工单派发 能耗报表能耗报表 OTA 版本管理OTA 版本管理
L3 平台层

IoT 云平台 · 协议接入与场景编排

设备接入鉴权、MQTT / TCP 指令下行、场景引擎(入住、离房、清扫、夜晚、 观影、起夜等)、数据采集与第三方系统 API 集成(PMS / CRM / 会员)。

IoT 云平台IoT 云平台 设备接入鉴权设备接入鉴权 MQTT / TCP 指令下行MQTT/TCP 下行 场景引擎场景引擎 数据采集数据采集 第三方 API 集成第三方 API 集成 PMS 酒管系统PMS 酒管系统 CRM 与会员CRM 与会员
L2 网关层

边缘网关主机 · 协议转换

RS485 有线总线主站,或 Bluetooth Mesh / Zigbee 无线网关;完成协议翻译、 本地场景断网可用、IP 与 UDP 参数下发、固件本地升级。

边缘网关主机边缘网关主机 RS485 有线总线主站RS485 总线主站 Bluetooth Mesh / Zigbee 无线网关Mesh / Zigbee 网关 协议翻译协议翻译 本地场景断网可用断网本地场景 IP 与 UDP 参数下发IP/UDP 参数下发 固件本地升级固件本地升级
L1 控制层

RCU 客房集控器

客房级控制器,集成继电器输出、0–10V 调光、220V 强电回路与弱电 IO, 实现灯光、窗帘、空调、背景音乐与取电的总线寻址与逻辑联动。

RCU 客房集控器RCU 客房集控器 继电器输出继电器输出 0-10V 调光0-10V 调光 220V 强电回路220V 强电回路 弱电 IO弱电 IO 灯光控制灯光控制 窗帘电机窗帘电机 空调风盘空调风盘 背景音乐背景音乐 客房取电客房取电 总线寻址总线寻址 逻辑联动逻辑联动
L0 终端层

面板 / 温控 / 传感器 / 门锁

86 型开关面板、情景面板、旋钮温控器、插卡与无卡取电、人体感应、 门磁、门显门铃、智能门锁、红外转发等现场终端。

86 型开关面板86 型开关面板 情景面板情景面板 旋钮温控器旋钮温控器 插卡取电插卡取电 无卡取电无卡取电 人体感应人体感应 门磁感应门磁感应 门铃门铃呼叫 门显显示牌门显显示牌 智能门锁智能门锁 红外转发器红外转发器
云平台与通信协议
客房系统里"云"和"通信"其实是一件事的两端。云侧负责设备身份、指令编解码、场景编排与固件分发; 通信侧要同时应付三种截然不同的链路——房间内 RS485 有线总线负责控制指令的确定性, Zigbee / Bluetooth Mesh 负责免布线的改造与加装, MQTT / TCP 长连接负责跨公网的上行遥测与下行指令。 三条链路的可靠性模型完全不同:总线要处理地址冲突与终端匹配, 无线要处理重传与频段共存,长连接要处理断线重连与消息补偿。

图 3 · 云平台与通信协议链路流程

①

云端设备接入

一机一密注册鉴权 → 分配设备地址 → 建立 MQTT / TCP 长连接 → 心跳保活与断线重连

↓ 下行:场景指令、参数配置、固件升级任务

②

场景引擎编排

按入住 / 离房 / 清扫 / 夜晚 / 观影等状态机生成回路级目标状态,一次性下发整组动作

↓ 跨公网:MQTT 主题订阅发布,TCP / UDP 作为备用通道与局域网调试通道

③

网关协议转换

报文拆帧、地址映射、失败重试与状态缓存;断网期间继续执行本地场景

↓ 房间内:RS485 半双工总线,或 Zigbee 3.0 / Bluetooth Mesh 无线组网

④

RCU 执行与互锁

按回路表驱动继电器 / 0–10V / 电机,并保证取电、空调与照明的动作时序

↑ 上行:回路真实状态、门磁与人体事件、故障告警

⑤

状态回执与 OTA

RCU 回报真实状态后由云端广播至各客户端;固件分发采用断点续传并保留失败回滚版本

三条链路的可靠性模型不同:总线需处理地址冲突与终端阻抗匹配,无线需处理重传与 2.4GHz 频段共存, 长连接需处理断线重连与消息补偿。控制指令只下发目标状态、执行结果由 RCU 回报, 是避免"面板显示已关、实际仍亮"的关键约定。

图 3 按云端接入 → 场景编排 → 指令通道 → 总线与无线 → 状态回执 → OTA串起完整链路。 其中 MQTT 主题用于跨公网的指令与遥测,UDP 仅用于局域网内的网关参数调试; OTA 升级包要在断点续传与失败回滚之间做取舍,否则弱电箱内一旦断电中断, 设备将再无升级机会。
技术落地路径

客房有线路由

家居免布线

公寓多房间

办公分区

公区照明

共享空间

落地按新建与存量改造两条路径展开。新建项目以 RS485 有线为主干, 在弱电箱内集中完成回路分配,可靠性与可维护性最好;存量改造项目取消干线条件, 以 Zigbee 3.0 或 Bluetooth Mesh 免布线覆盖,改造量小但对网关容量与电池续航要求更高。 公区与共享空间则介于两者之间:照明回路集中、面板数量多,通常采用「强电集中控制 + 无线面板操作」的组合。上述场景类别共用同一套分层框架与场景引擎,差异只体现在链路层选型。

图 4 · 交付流程(从需求到验收)

①

现场勘测

确认弱电箱尺寸与回路走向、动力线与信号线分槽条件、无线覆盖是否有遮挡

↓ 输出:点位图与勘测记录

②

回路清单

按灯光 / 窗帘 / 空调 / 取电分类,明确每路的负载类型、功率与控制方式

↓ 输出:回路表(决定继电器路数与模块数量)

③

方案与选型

确定有线或无线链路、面板键位分配、供电容量与扩展余量

↓ 输出:BOM 与点位对照表

④

场景编排与协议配置

配置设备地址、回路映射、入住与离房等状态机,做断网可用性验证

↓ 输出:场景配置文件与地址表

⑤

联调与验收

逐回路核对动作、断电断网恢复测试、连续通断老化,按验收表签字

五个步骤的输出物均可直接转为下一阶段的输入,配置数据以文件形式下发, 因此同类客房可以复制同一份配置,批量项目的主要工作量集中在勘测与验收。

客房终端选型 · 选型要点与差异

一、先定控制方式

二、再定回路类型

三、核对供电与总线

四、匹配安装与点位

五、预留扩展余量

客房终端选型的核心是先按控制介质分组,再在组内按回路数与负载类型收敛。 有线方案抗干扰强、调试直观,但需要敷设 RS485 总线并预留弱电箱空间; 无线方案施工快、可后期加装,代价是对网关容量、频段共存与电池续航提出更高要求。 强电回路需关注继电器容量与浪涌,灯光与电机类感性负载必须配吸收或续流器件; 0–10V 调光则要确认调光器自身的最小负载与总线隔离要求。 下面按选型类别列出各终端的技术差异与现场注意事项。
全部类别 面板类 SC中功率 PW大功率 BOX模块 无线系列 扩展配件
智能开关面板 · 2 开 4 键

差异:面板自身不直接带载,靠总线取电与信号控制弱电箱模块。

注意:面板回路数决定它能挂多少场景键,键位要与客房场景表一一对应, 多余键位建议留空而非映射到强电回路。

智能开关面板 · 3 开 3 键

差异:3 开 3 键适合"灯 + 灯 + 场景"的常规客房; 若需独立控制空调或窗帘,应改用带专用按键的面板或增加扩展按键。

注意:触摸与机械两种按键在背光常亮功耗上有差异,需按整晚能耗核算。

插卡 / 无卡取电面板

差异:有卡取电靠卡片识别身份,无卡取电靠人体感应与门磁组合判断。

注意:取电回路要与空调、照明联动时序配合,避免离店断电瞬间灯具闪烁; 取电开关触点容量须按回路最大电流选,并预留过流保护。

客控温控器 · 风盘 / 地暖控制

差异:风盘控制走继电器或 HVAC 干接点,地暖走阀门执行器,两者回路性质不同。

注意:温控器多为 24V 供电,需与面板供电区分; 设定上下限要留出死区,否则风机与阀门会频繁启停。

旋钮温控器 · 无级调温

差异:旋钮方案是本地直接调温,不依赖云端与中控屏,断网时仍可用; 但无法与客房服务中心联动上报。

注意:若与风盘模块配合,需确认旋钮输出是继电器还是 0–10V,两者接线方式不同。

PW-R 四路继电器强电模块

差异:四路方案适合标准客房灯光回路,成本与故障面最小; 大功率回路(电热水器、即热式)应单独走大功率型号。

注意:继电器额定值是阻性负载值,接电机或节能灯需降容并配 RC 吸收。

PW-客房网关主机(RS485)

差异:RS485 有线网关是长距离、高干扰环境的首选,地址需手工规划。

注意:同一总线上的设备地址不可重复,且末端要匹配终端电阻; 网关到弱电箱的走线应与动力线分槽,避免浪涌串入。

PW-R 八路继电器强电模块

差异:八路方案减少模块数量与故障点,弱电箱空间紧张时优先。

注意:合并回路后单路故障影响面变大,建议回路分组时把常用照明与低频回路分开排布。

36W-12V 集中供电电源

差异:集中供电给面板与低压模块供电,需按在线面板数 × 静态功耗 + 继电器动作电流核算余量。

注意:弱电箱内温升明显,功率余量不宜超过 70%,并留出散热间距。

BOX 多功能融合模块

差异:把灯光、窗帘、空调回路集中在一个壳体内,布线简化但单点故障影响面大。

注意:适合回路类型单一、点位集中的客房; 回路差异大(同时含电机、调光、继电器)时仍应分模块,便于分段检修。

6 路 PWM 调光 · 无级调光

差异:PWM 调光支持无级调光与低亮度表现,优于仅支持多级切相的方案。

注意:需确认灯具驱动是否支持 PWM 输入;混装不可调光灯具时须独立分路,否则会闪频。

PW-12V 集中供电电源

差异:与 SC 系列 12V 电源电气参数相近,但输出路数与保护方式不同,不能互换。

注意:选型时以实际带载路数为准,并核对空载与满载时的纹波。

SC-12V 集中供电电源

差异:与 PW-12V 的差异主要在输出路数与模块兼容范围,SC 系列面板须用 SC 电源。

注意:混用会导致面板间歇掉电,采购时应按系列成套核对。

受控电源 / 取电插座

差异:受控插座与普通插座的差异在于断电时序——可由系统按入住/退房状态远程断电。

注意:冰箱、保险箱等需要常电的回路必须旁路,不可一并受控。

无线网关 · Zigbee / Bluetooth Mesh

差异:两者都工作在 2.4GHz,Zigbee 适合低功耗多节点组网,Mesh 适合无中心节点的快速部署。

注意:同一空间内避免与 Wi-Fi 频段拥塞通道叠加;网关安装位置要避开金属箱体与强电桥架。

SC-IO10 弱电 IO 扩展

差异:纯弱电干接点扩展,用于门磁、红外、SOS 等信号采集与门锁控制,不承载强电。

注意:干接点需外接上拉或下拉电平,配置时注意常开/常闭语义与系统状态是否取反。

SC-A 五路空调 / 风盘模块

差异:风盘与中央空调的接口不同:风盘多为强电四线,空调走干接点或 HVAC 总线。

注意:混用时须确认风机与阀门是否独立控制,否则无法实现风速与温度分开调节。

SC 两路 0–10V 调光模块

差异:0–10V 调光只控制镇流器输入电流,仍需另配继电器切断主回路供电。

注意:要核对调光器最小负载与 LED 兼容性,否则低档位会闪烁或无法点亮。

SC-R 四路继电器模块

差异:四路是客房回路的最常见基数,与八路/十二路的差别主要在弱电箱占位。

注意:继电器吸合声明显的房间可考虑改用 SSR 固态继电器,代价是发热与成本上升。

SC-C 两路窗帘 / 电机模块

差异:窗帘电机属感性负载,需考虑堵转电流与行程限位。

注意:必须确认电机是否自带行程限位开关;若不带,模块需额外接限位,否则窗帘会顶死。

SC-R 十二路继电器模块

差异:十二路适合高配客房或集中式弱电箱,模块数量少但单模块发热更高。

注意:满载时必须核算箱内温升与散热间距,否则夏季容易触发过温保护。

SC-客房网关主机(总线)

差异:与 PW 网关同为 RS485 有线方案,差异在于支持的模块系列与地址容量。

注意:两者协议不互通,混用会导致模块离线;改造项目须先确认在网设备属于哪一系列。

门显显示牌 · 请勿打扰 / 清理

差异:与普通门铃的差异在于门显可反向显示客房状态。

注意:门显与门铃共用一路 IO 时,状态语义需在配置里明确映射,避免"敲门时显示请勿打扰"。

客房门锁 · 智能开锁组件

差异:智能门锁需要额外的电控锁体与离线开门方案,纯机械锁无法接入状态回读。

注意:必须保留机械钥匙通道作为断电与网络故障时的兜底。

全向红外转发器

差异:用于兼容无法改造的存量家电,代价是只能"盲发",无法回读设备状态。

注意:属于兼容性方案而非主控方案,新增设备应优先选可接入的智能模块; 红外码库匹配失败时需预留人工学习入口。

人体红外感应器 · 节能触发

差异:与门磁的差异在于门磁只判断"门开过",人体感应判断"房里有人",可用于无卡入住。

注意:探测角度与安装高度需按房间面积调整;卫生间等局部空间建议单独一路。

门磁感应器 · 客房状态检测

差异:门磁是安全与节能的基础信号源,缺失会导致退房状态无法自动回收。

注意:安装位置要选门框受力点,磁铁与干接点间距需现场实测; 断网时本地仍应能上报"离店未复位"告警。

客房门铃 · 呼叫与推送

差异:与紧急呼叫(SOS)的差异在于门铃可静音、可免打扰,优先级低于 SOS。

注意:两路 IO 共用时须区分事件源,否则夜间免打扰会把 SOS 一并屏蔽。

BOX480 融合模块 · 多协议集成

差异:把 RS485、弱电 IO、网口与继电器整合为一体,减少弱电箱内模块数量。

注意:集成度越高,单点故障影响面越大,建议保留独立备份回路; 强电端子与弱电端子必须分侧接入,避免爬电距离不足。

SC 系列模块弱电箱安装模板

差异:安装模板决定模块排布与走线,是批量施工效率的关键。

注意:排布要预留电源与网线的弯曲半径;din 导轨承重按实际模块总重核算, 过重时需增加支撑而非满载安装。

PCB 设计要点与安全规范

2 / 4 / 6 层板设计

密集信号走线

大电流载流设计

器件耐高温选型

抗电磁干扰 EMC

抗浪涌电压 2500V

抗脉冲群 3000V

强弱电隔离 3500V

耐压静电 4000V

抗浪涌电流 80A

频繁通断 1 万次

长期运行稳定

易于装配贴片

器件牢固防脱落

运输便携可靠

标准接线端子

客控设备的 PCB 有个很鲜明的矛盾:它既是弱电信号板,又是强电执行板。 RS485 差分信号和 220V 强电端子共板共存,PCB 叠层与布局就成了主要矛盾—— 强弱电之间的爬电距离、隔离槽宽度、继电器触点与弱电走线的间距, 直接决定耐压能不能过。层数选择也是这个约束的结果:2 层板做不了有效隔离, 4 层可以把强弱电分在不同参考平面之间,6 层则进一步压降大电流回路的压降。 下面按设计维度给出对照要点,与前面列出的板层、抗扰与耐压指标一一对应。
板层设计
2 层板仅用于纯弱电面板与天线小板;含 220V 强电端子的底板一律 4 层起, 强弱电分置不同参考平面;6 层用于回路数多、压降敏感的控制器,进一步压降大电流回路压降。
强弱电隔离
强弱电分侧接入,隔离槽宽度按爬电距离要求留足; 继电器触点与弱电走线保持间距;光耦或隔离电源承担跨区信号。
耐压与抗扰
抗浪涌电压 2500V、抗脉冲群 3000V、强弱电隔离 3500V、耐压静电 4000V、抗浪涌电流 80A; 感性负载回路并联 RC 吸收或续流器件。
大电流载流
继电器与端子按实际电流降容选型,铜箔加宽或敷铜处理; 密集信号区与大电流区分开布置,避免大电流回路穿过信号参考平面。
器件选型
按弱电箱内实测温升选择耐高温器件,留出散热间距与风道; 电源模块按在线面板数 × 静态功耗 + 继电器动作电流核算,功率余量不超过 70%。
抗电磁干扰 EMC
开关电源与继电器为主要干扰源,输入输出并联滤波、加大去耦电容; 屏蔽与接地策略在原理图阶段确定,避免布局阶段返工。
装配与运输
便于装配贴片:焊盘与器件间距满足贴装与返修要求; 器件牢固防脱落:大电流与接插件位置重点加固; 运输便携可靠:外壳与端子受振动、跌落时无松脱。
长期稳定性
继电器频繁通断按 1 万次考核,并做连续通断老化; 固件侧加入看门狗与掉电保护,避免异常掉电后回路状态不可恢复。
接线端子
统一采用标准接线端子规格,便于现场工具施工与备件通用; 强弱电端子不共排,丝印与回路表一一对应。
APP 与客户端技术

RCU 网页 APP(Web App)

房态看板

调试用 PC 工具

网关参数配置

微信小程序端

第三方 APP 对接

客户端这一层的技术难点不在界面,而在状态一致性。同一房间的灯、窗帘、空调 可能同时被本地面板、网页 APP、小程序和场景引擎下发指令,四路写入必须收敛到 RCU 上的单一状态机,否则会出现"面板显示已关、实际仍亮"这类不一致。 工程上的做法是让所有客户端都只做无状态指令发起,由 RCU 回报真实状态后再广播给各端, 客户端不自行乐观更新。另外要注意降级路径:断网时网页 APP 会失效, 本地面板必须仍能完成全部基本操作,这也是为什么面板直连总线而不是依赖云端中转。

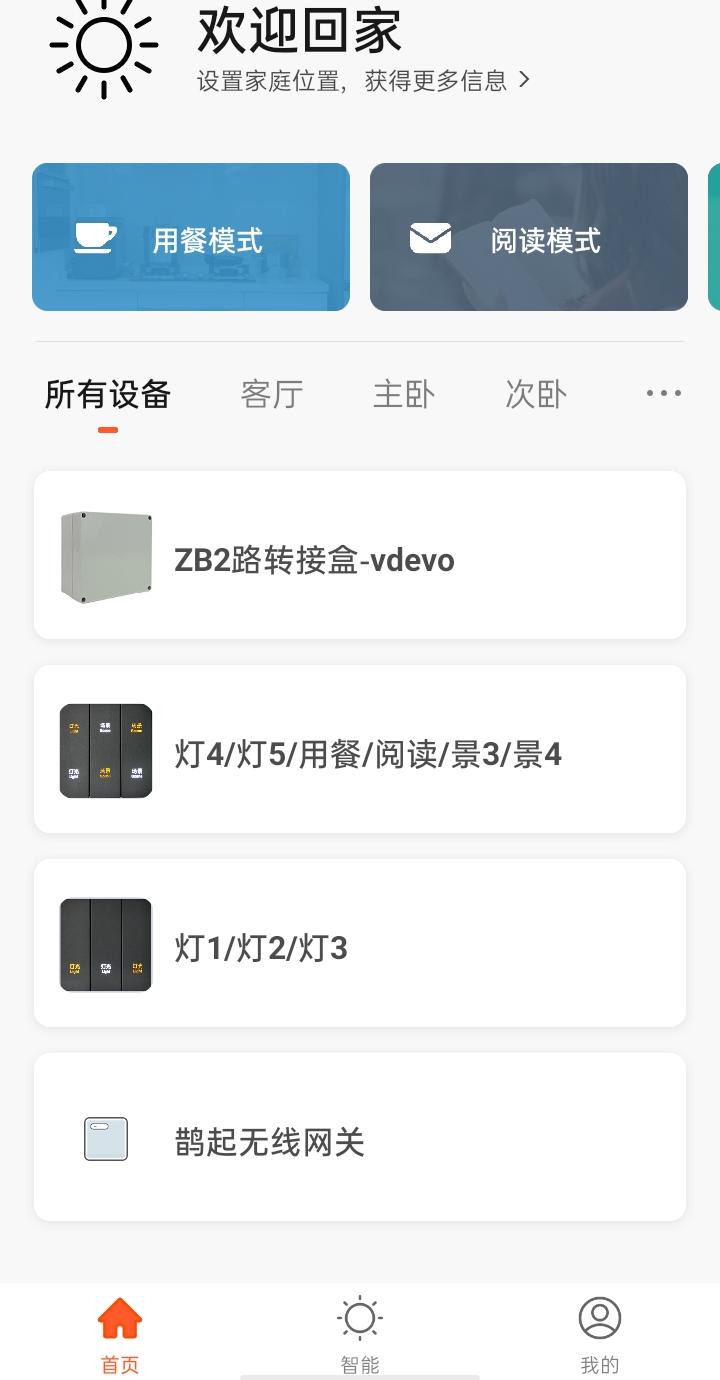

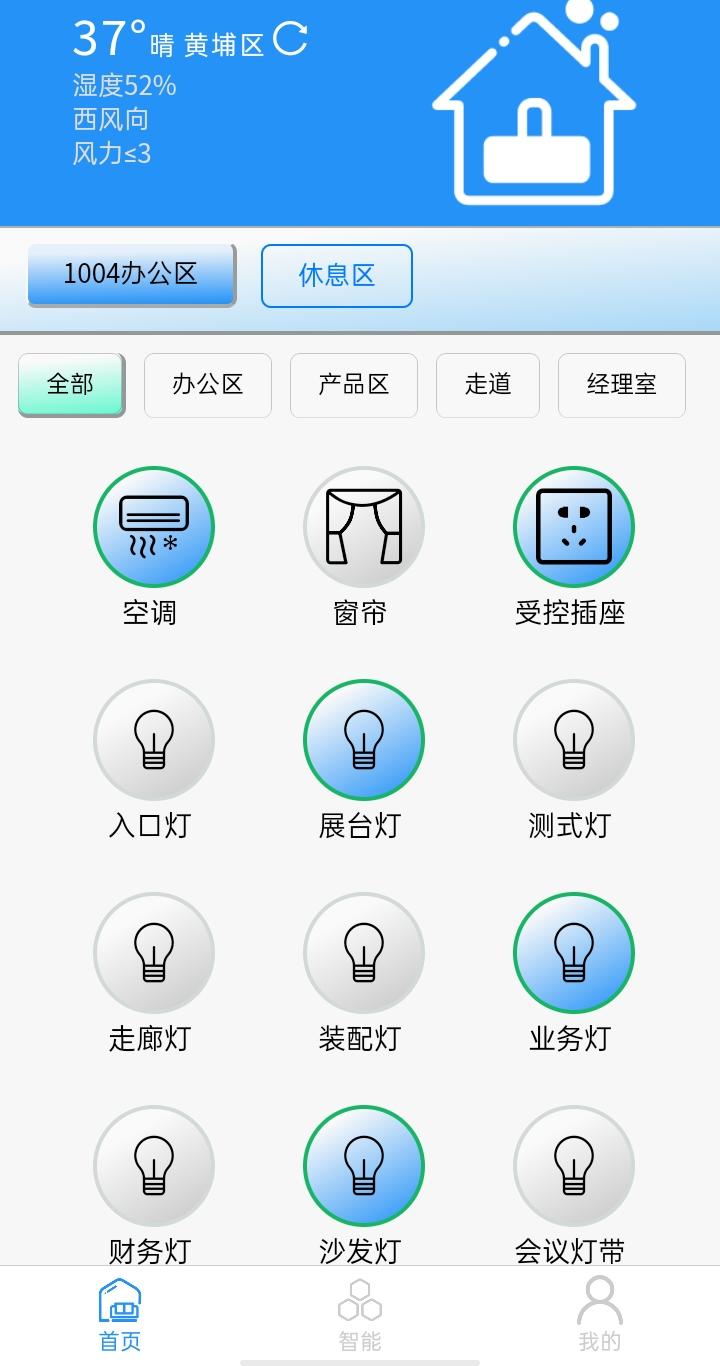

微信小程序控制界面 语音 APP 面板控制界面
蓝牙 Mesh 组网与接线参考

情景面板节点

多功能面板节点

插卡取电节点

无卡取电节点

五路控制器节点

十二路控制器节点

八路弱电 IO 节点

Bluetooth Mesh 用在客房里的价值是免布线:面板自带电池或取电,取消 RS485 干线的施工成本。 代价是要面对 Mesh 的典型问题——没有中心节点意味着不存在天然的单点权威, 同一消息可能经多条路径到达,需要靠消息序号去重;节点休眠后转发能力下降, 组网初期必须保证有足够多的常电节点做中继,否则边缘区域会出现明显延迟。 下面这组接线图对应各节点类型与强电侧的接法,可作为改造类项目的对照参考。

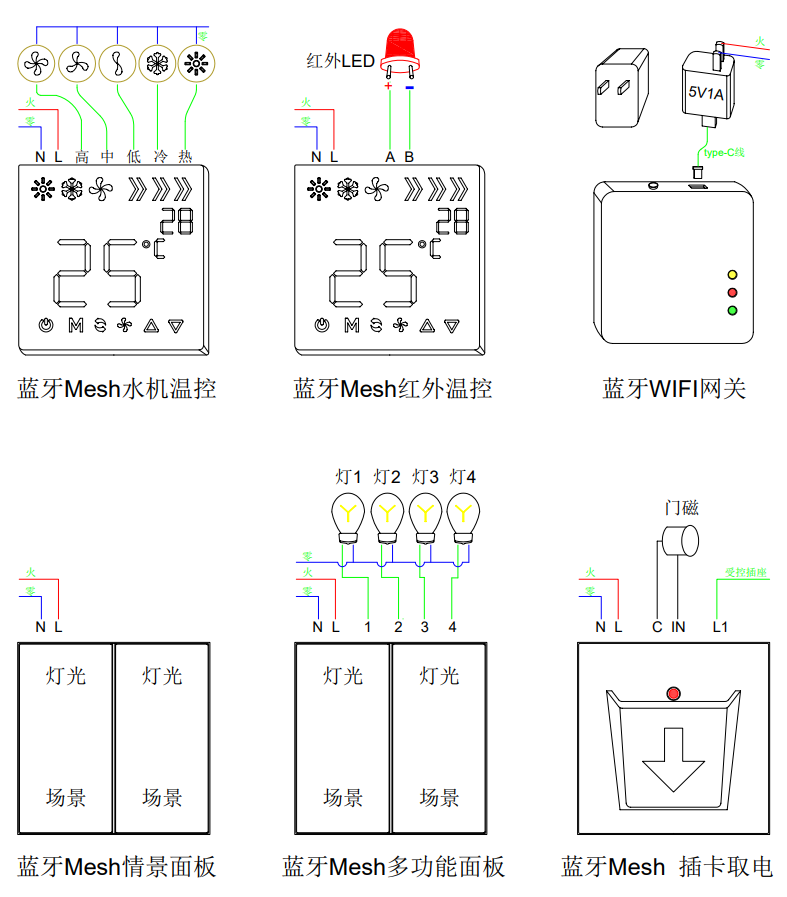

蓝牙 Mesh 智能面板接线图

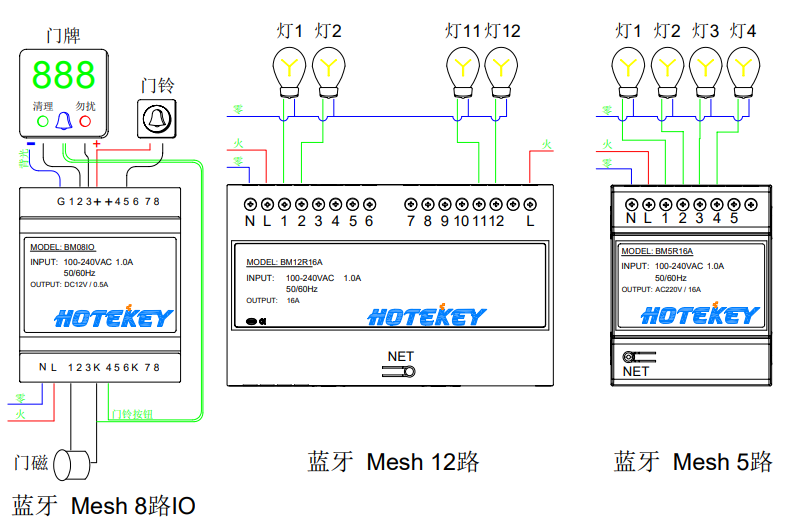

蓝牙 Mesh 智能模块接线图

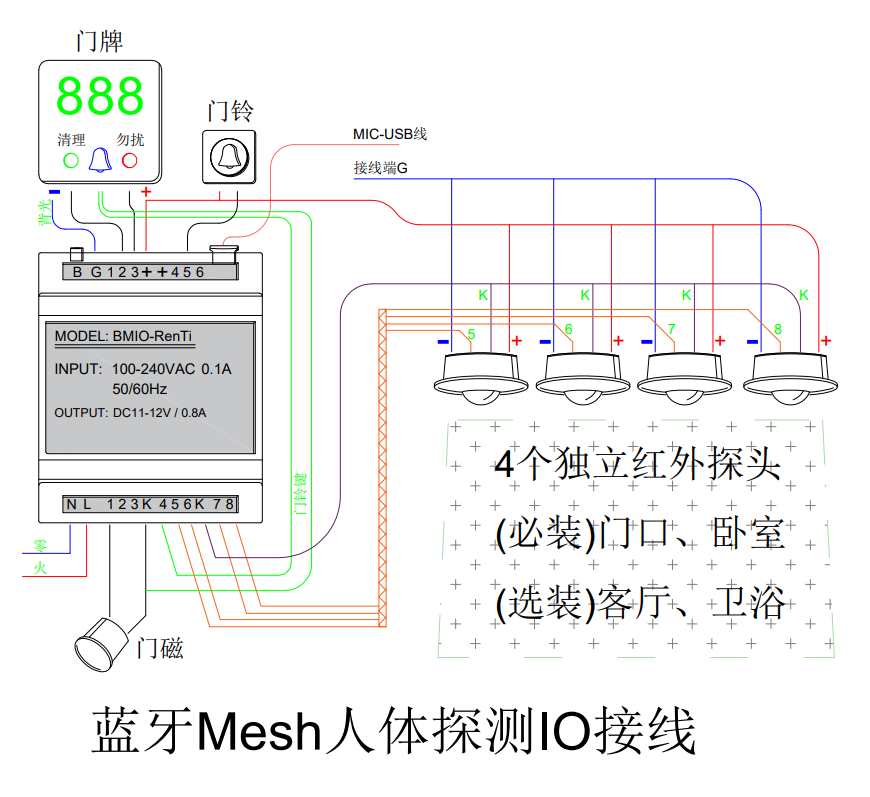

蓝牙人体感应 IO 接线图

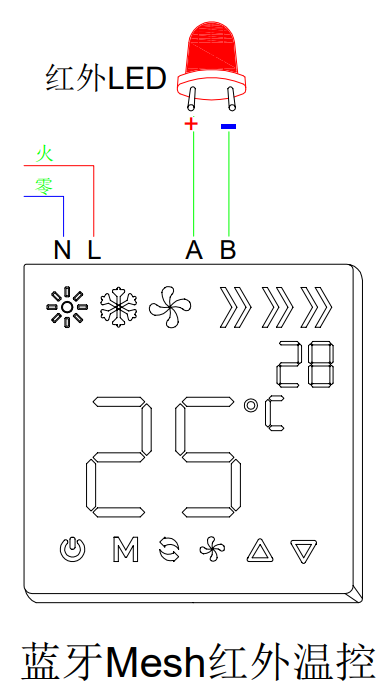

蓝牙温控-红外联动

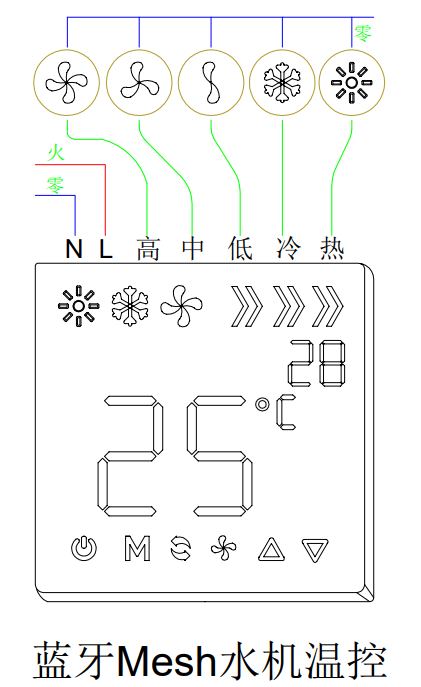

蓝牙温控-水机联动

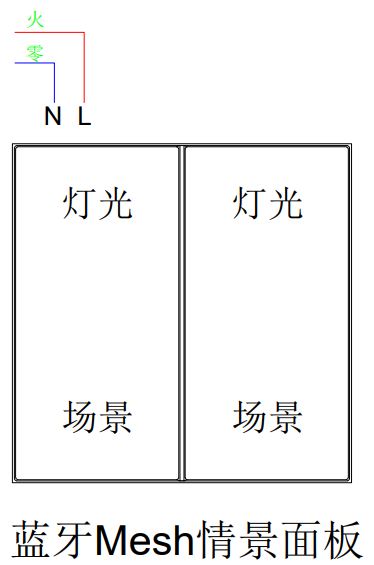

蓝牙情景面板接线图

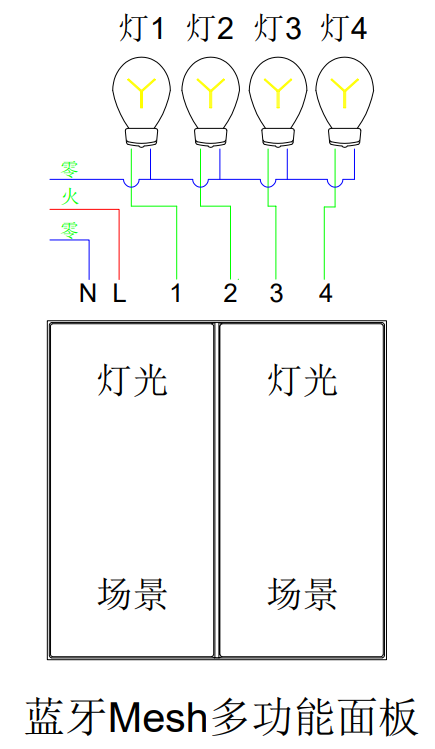

蓝牙多功能面板接线图

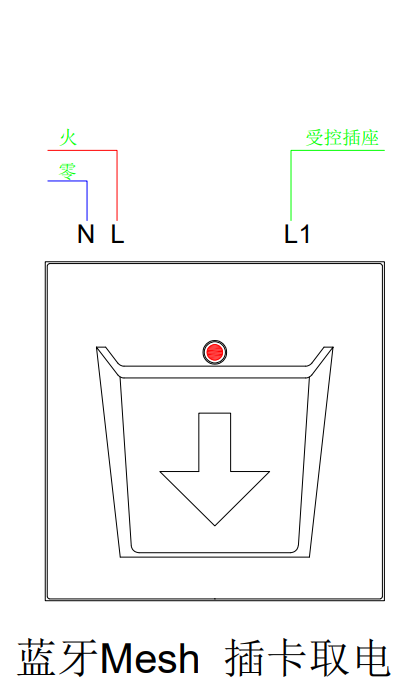

蓝牙插卡取电接线图

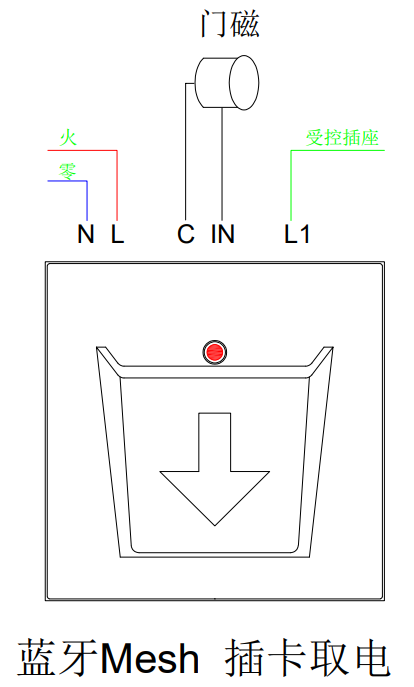

蓝牙插卡取电带门磁接线图

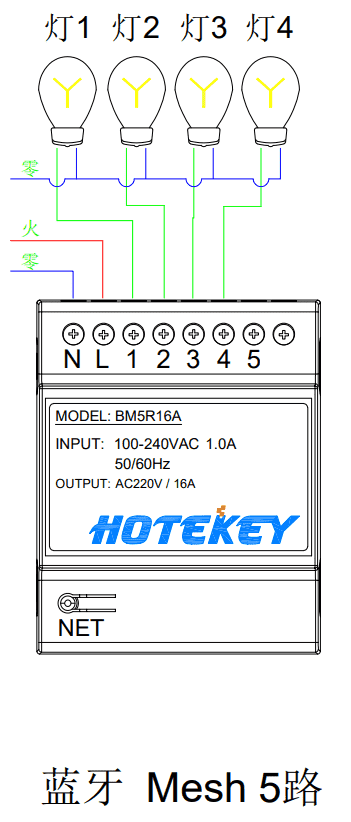

蓝牙五路控制器接线图

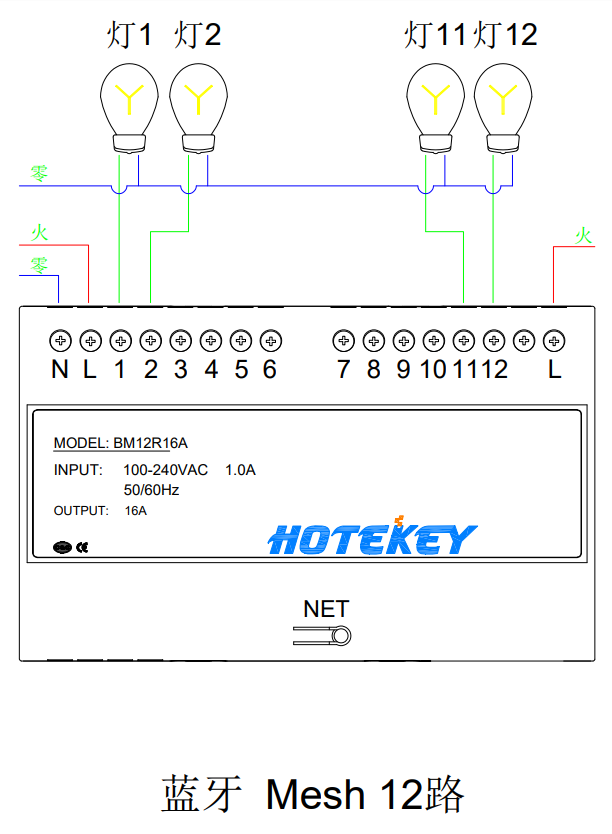

蓝牙十二路控制器接线图

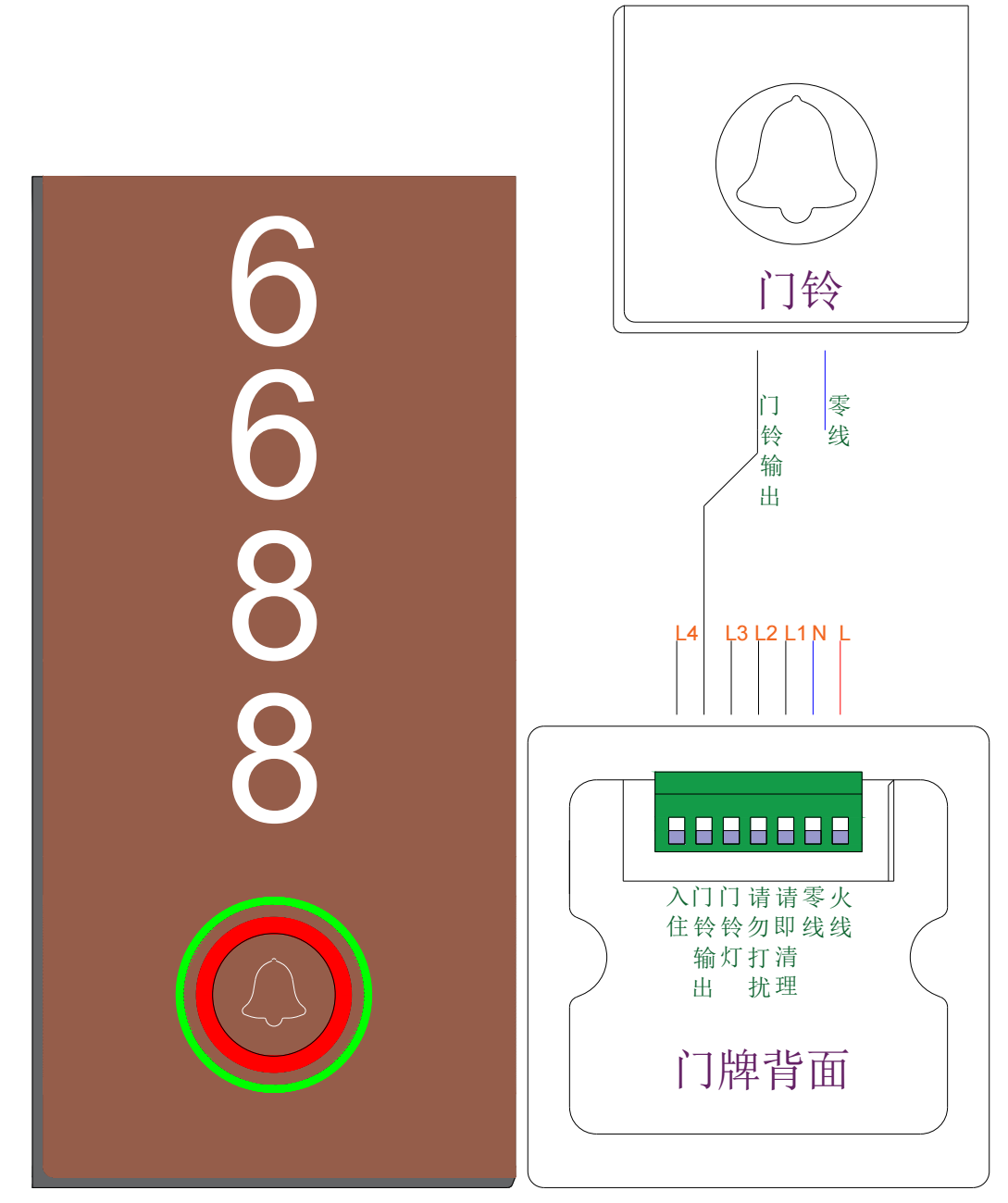

强电门牌门铃接线图

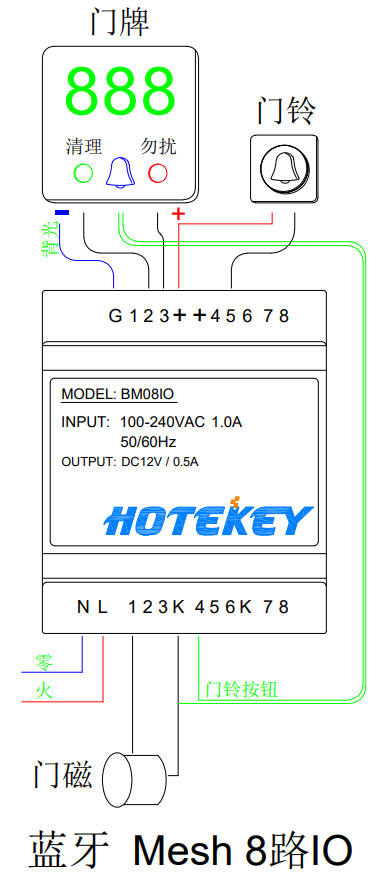

蓝牙八路 IO 接线图
